CNC精度に対する基礎の影響

工作機械は精密加工における重要な設備であり、その精度は一般的にミクロン単位に達します。基礎は工作機械の「根幹」を成すものです。根幹が安定していなければ、精度は保証できません。適切な基礎は、設備の移動や沈下を効果的に防止し、加工時の振動を低減することで、加工精度と運転の安定性を確保します。したがって、基礎振動が工作機械の性能に与える影響を深く理解し、科学的かつ合理的な防止策を体系的に講じることは、加工精度の維持、設備寿命の延長、生産コストの管理において極めて重要な意義を持ちます。

環境振動は、工作機械本体の振動を引き起こすだけでなく、より深刻なのは切削工具と被加工材の間に相対的な振動変位を生じさせ、加工部品の精度と表面品質に影響を与える点です。具体的には、振動によって以下のような問題が生じる可能性があります。

加工寸法が公差範囲を超えている
切削びびりの発生
工具寿命を低下させる
工作機械の精密部品の磨耗を加速する
スケールやエンコーダなどのフィードバック素子の信号失真
切削パラメータを低下せざるを得ないため、生産効率が影響を受けている。

環境振動はランダム性を有しており、主な発生源としては以下の要因が挙げられます。
加工現場にある他の大型設備の作動による振動
工場外の道路交通、例えば大型トラックなどの通行による振動
工場外の道路交通、例えば大型トラックなどの通行による振動
風荷重や地下水流といった自然要因によって生じる振動
建築構造を伝達してくる振動
地盤が軟弱層の上にあるため、沈みやすい。

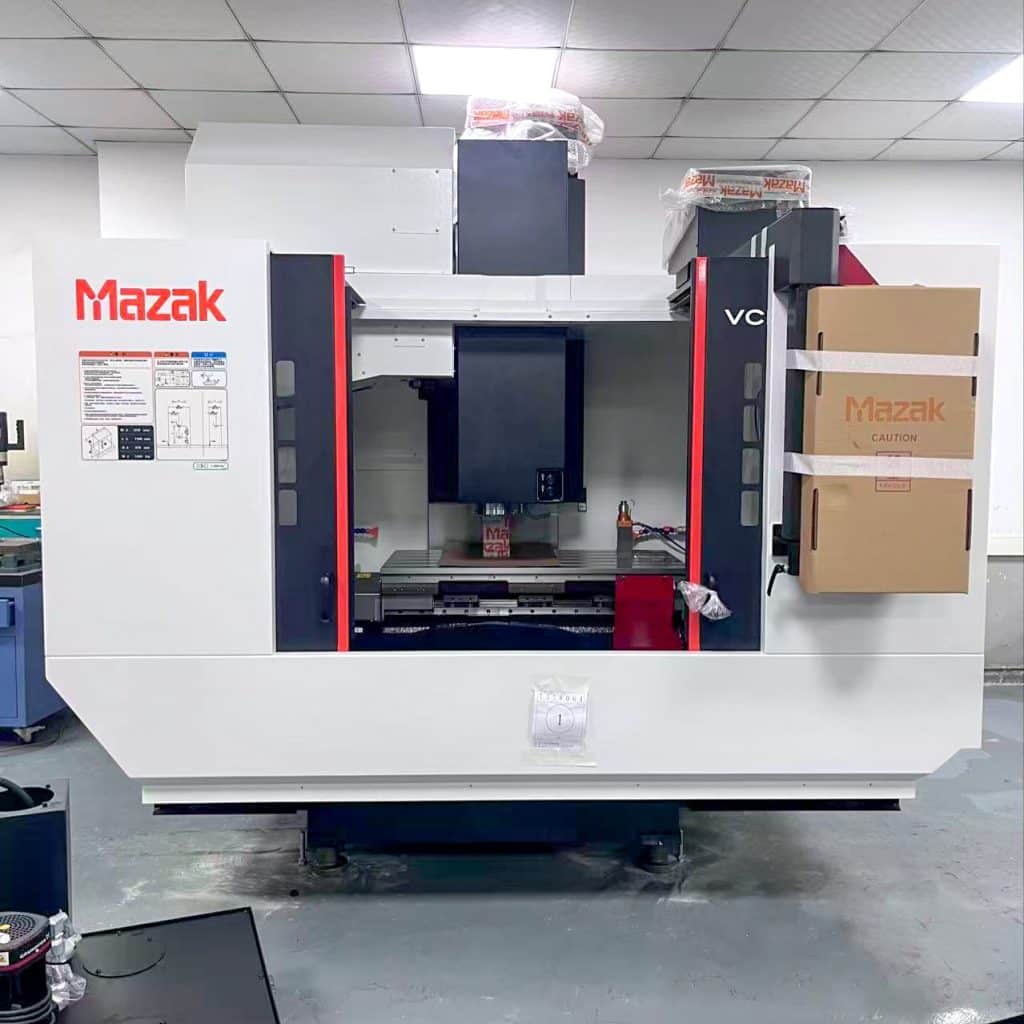

当社で使用しているマザック（Mazak）「VCEシリーズ 570-BL」立形加工センターは、高性能なNC工作機械です。 本機はC型フレームと移動テーブル方式を採用し、主要構造部に高品質ミーゼナイト鋳鉄を使用しているため、熱特性・安定性・剛性に優れ、振動が抑制された高精度加工を実現します。 変動の激しい外部振動環境においても、以下の技術により耐振性と運転安定性を高めています。
熱対称箱形構造：切削時の振動と熱を効果的に分散・吸収します
低重心・広幅ベース設計：高速動作時でも安定性と耐振性を確保
電動主軸へのセラミックベアリング・オイルエア潤滑・高効率冷却システム：高速回転時の熱伸長と振動を低減
内蔵熱変形補正モデル：各軸位置をリアルタイム自動補正し、温度上昇による微少変位を相殺

精密設備に分類される数値制御工作機械は、厳格な環境条件を満たすことが使用の必須要件です。これにより、工作機械の正常な運転と寿命の延長、設備利用率の向上、加工精度の安定性が保証されます。工作機械は頑丈で平坦な基礎の上に設置し、直射日光や熱源の近く、温度変動が激しい場所、湿度の高い環境、粉塵濃度の高い場所、振動源の近く、基礎が脆弱な場所、高圧線の近くなど、不適切な環境を避ける必要があります。基礎は耐振性を備え、十分な強度と剛性を持ち、外部振動が工作機械の精度、性能、寿命に悪影響を及ぼさないようにしなければなりません。仮に工作機械の設置が不適切であれば、たとえガイドレールの加工精度が非常に高くても、期待した加工効果を得ることは困難です。では、実際の操作において、基礎振動による悪影響を回避するにはどうすればよいでしょうか？以下の観点からの対策が推奨されます。

1. 基礎の安定確保と不同沈下の防止

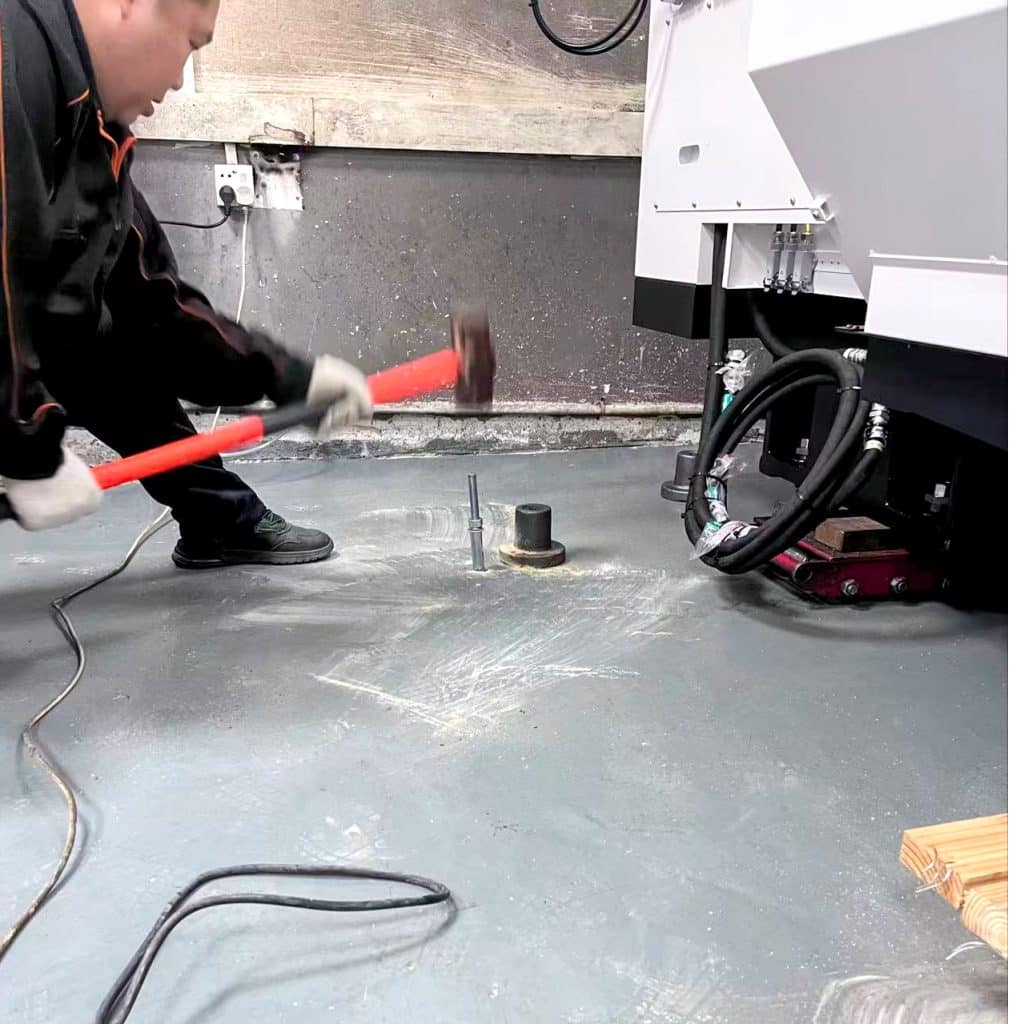

数値制御工作機械の加工精度を維持するには、振動や衝撃の少ない場所を選定することに加え、堅牢な基礎工事を適切に実施することが不可欠です。設置エリアの地盤は堅固であり、空洞や軟弱地盤の存在が懸念される場合は、適切な対策を講じる必要があります。地山地面または十分な厚さのコンクリート構造体が既存の場合は、規定に基づき直接アンカーボルトを施工できます。軟弱地盤が確認された場合は、掘削を行い、十分な厚さのコンクリートを打設し、将来の不同沈下を防止しなければなりません。コンクリートの設計基準強度は、C20からC25以上を推奨します。工作機械ベッドの水準調整を容易にし、振動を低減するため、工作機械メーカーは通常、専用水準調整ジャッキ、アンカーボルト（例：J形基礎専用ボルト）、及びロックナットを提供しています。これらはコンクリート打設前に、所定の位置に設置しておく必要があります。

2.十分な基礎サイズと適切なコンクリート厚さ

大型・精密加工センターには独立基礎の採用が必要です。その基礎サイズは、工作機械の支持面積の外形尺寸より小さくしてはならず、設置、調整、保守に必要な空間を満たす必要があります。クーラントタンク、油圧タンク、恒温油タンク、作業台パレットスタンド、分離型電気箱、トランス、操作盤、ツールマガジン、チップコンベヤなどの付属設備の占有面積を総合的に考慮する必要があります。基礎コンクリートの施工厚さは厚ければ厚いほど良いですが、経済効果を考慮し、基礎厚さは振動と基礎体の変形を防止できる最小限を原則とします。高精度の大型工作機械では、基礎厚さは 10cm～25cm を推奨します。

3.　精密工作機械は周囲の振動源から隔離

精密加工センターは振動に非常に敏感であり、特に大型の振動源から遠ざける必要があります。工作機械を設置する環境における振動の発生要因は多岐にわたります。一般的に、工作機械自体の固有振動数は約20～25Hz、振幅は0.2～0.1μmの範囲内に収まっています。しかし、共振が生じたり外部からの振動を受けたりすると、振幅が著しく増大し、加工精度に悪影響を及ぼします。このため、精密工作機械は梁や柱から離して設置するか、防振対策を施すことが不可欠です。防振溝の設置は、特に有効な手段の一つです。防振溝の深さは基礎と同じ程度とし、幅は通常5～8cm、深さは20～30cmが目安です。溝内部にはスポンジやラテックスを充填するか、アスファルトを注入することができます。また、地面周辺はコンクリートで平坦に仕上げる必要があります。

4.大型工作機械の基礎は工場建柱から分離

大型工作機械の基礎は、工場の建柱から独立して設置する必要があります。これは、機械本体および加工物の重量が大きいため、基礎に与える影響が無視できないためです。工場の建柱に接続されていたり、距離が近すぎたりする場合、支持構造物の変形を引き起こし、安全性に問題が生じる可能性があります。

5.基礎の耐久性向上及び油・水による侵食防止

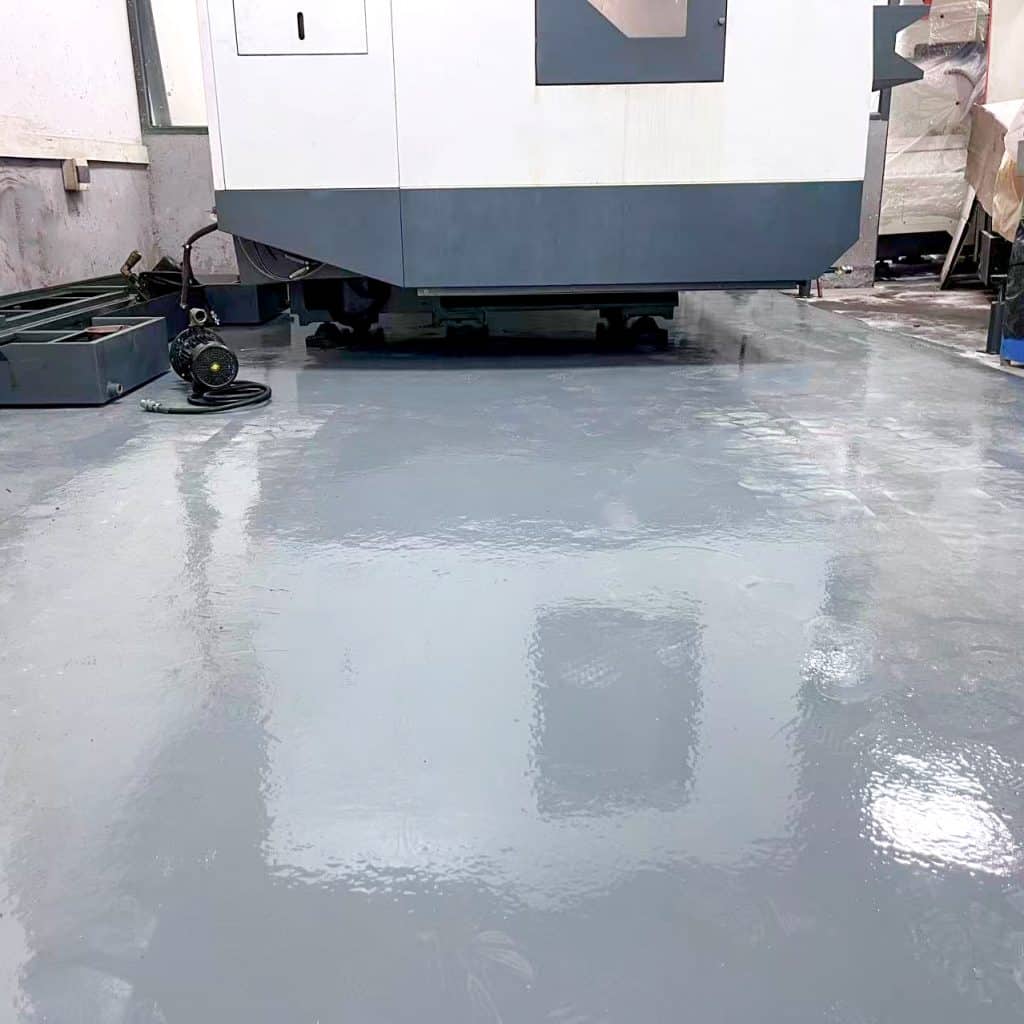

基礎打設前には地盤面を十分に転圧・平坦化し、防食・防水塗装を施す必要があります。塗装後は1週間養生してから使用してください。打設後のコンクリート内部に空洞や連通した空隙が生じないように留意することが重要です。埋設孔については、二次打設前に清掃・湿潤処理を実施し、ベースコンクリートより1ランク高いグレートのセメント grout 材を使用しなければなりません。露出したコンクリート表面には、エポキシ系防食塗料 H52-3を4層（塗膜厚 0.02～0.04mm/層）、さらにエポキシクリア塗料 H01-1を2層（同厚）塗布することを推奨します。

6.設置前の予備荷重処理

工作機械の基礎完成後、重量による予めの荷重処理は重要な工程です。基礎は打設後に弾性変形と非弾性変形の過程を経るため、工作機械の自重と最大積載荷重の合計値の1.25倍に相当する荷重を基礎全体に均等に与える予備荷重処理を実施します。これにより、基礎の早期安定化を促進し、局所的な不同沈下のリスクを効果的に低減することができます。

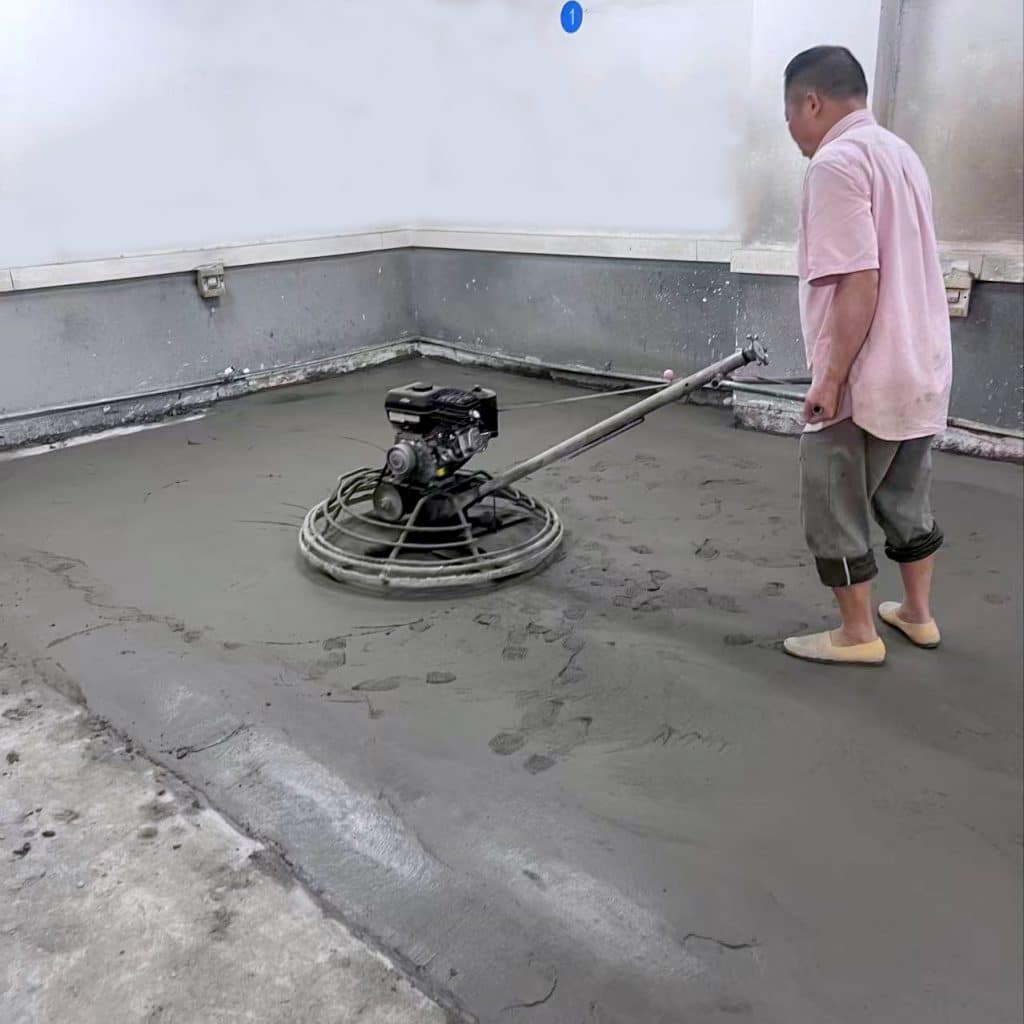

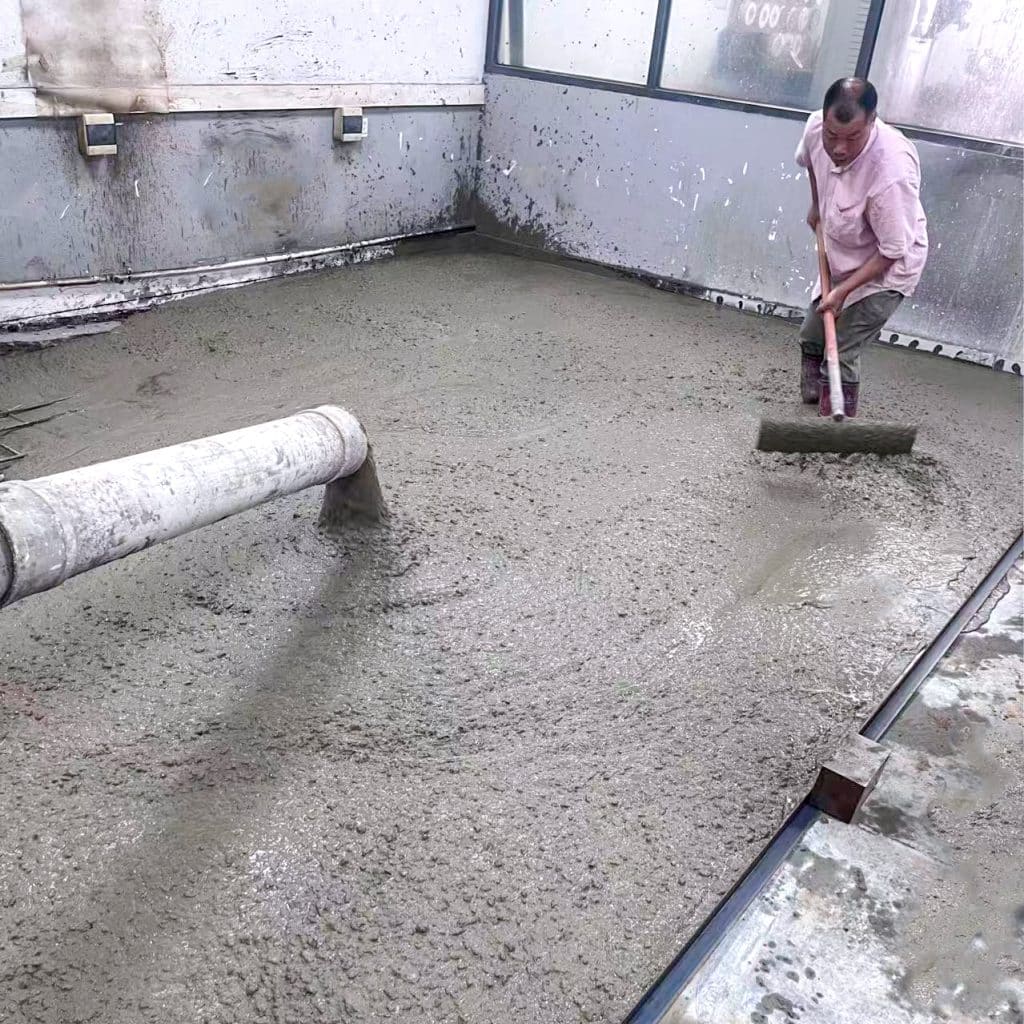

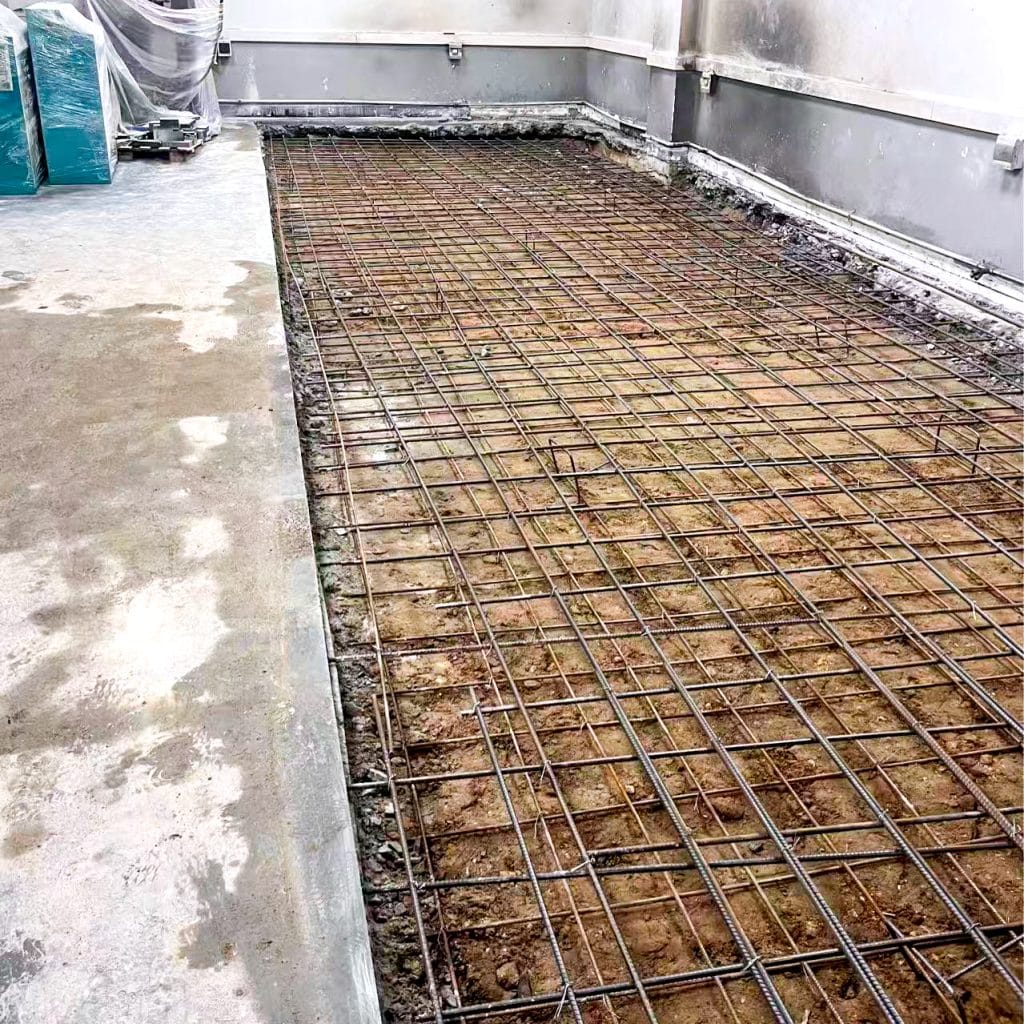

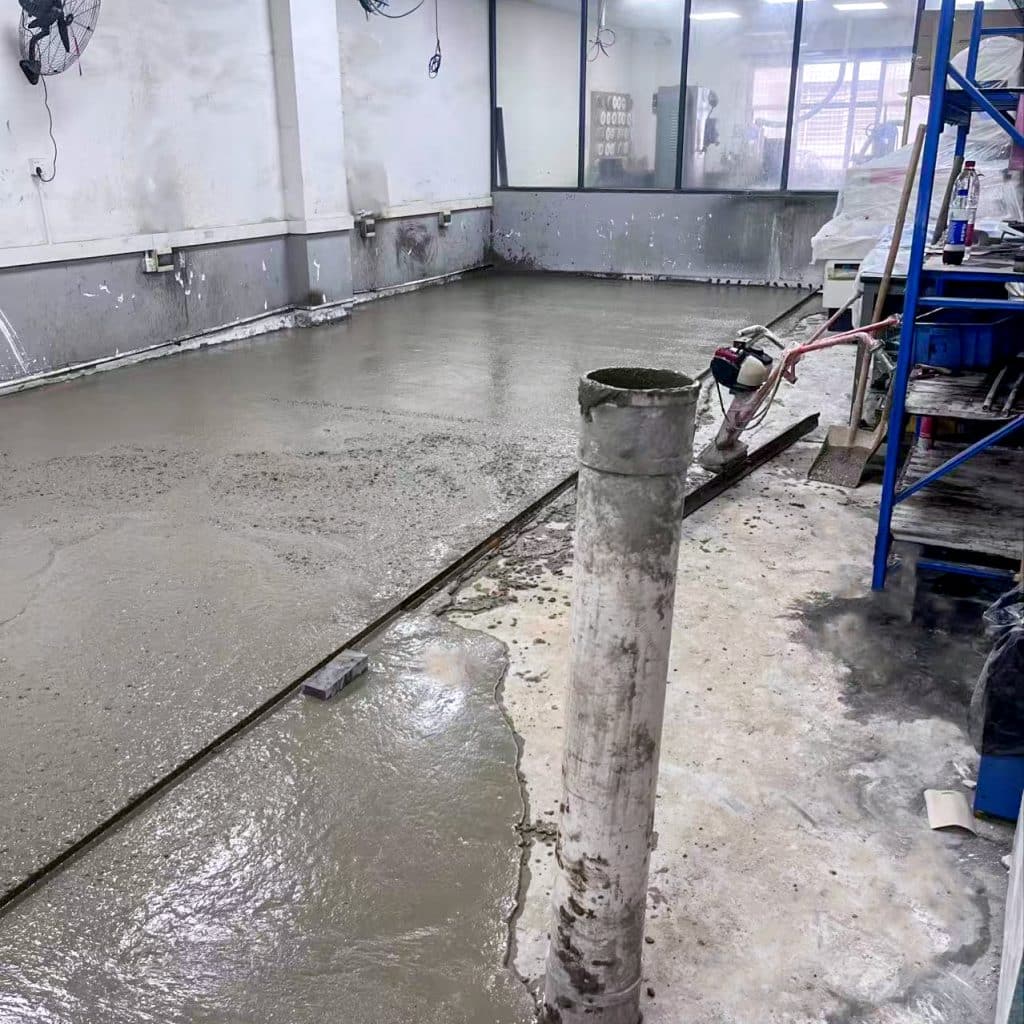

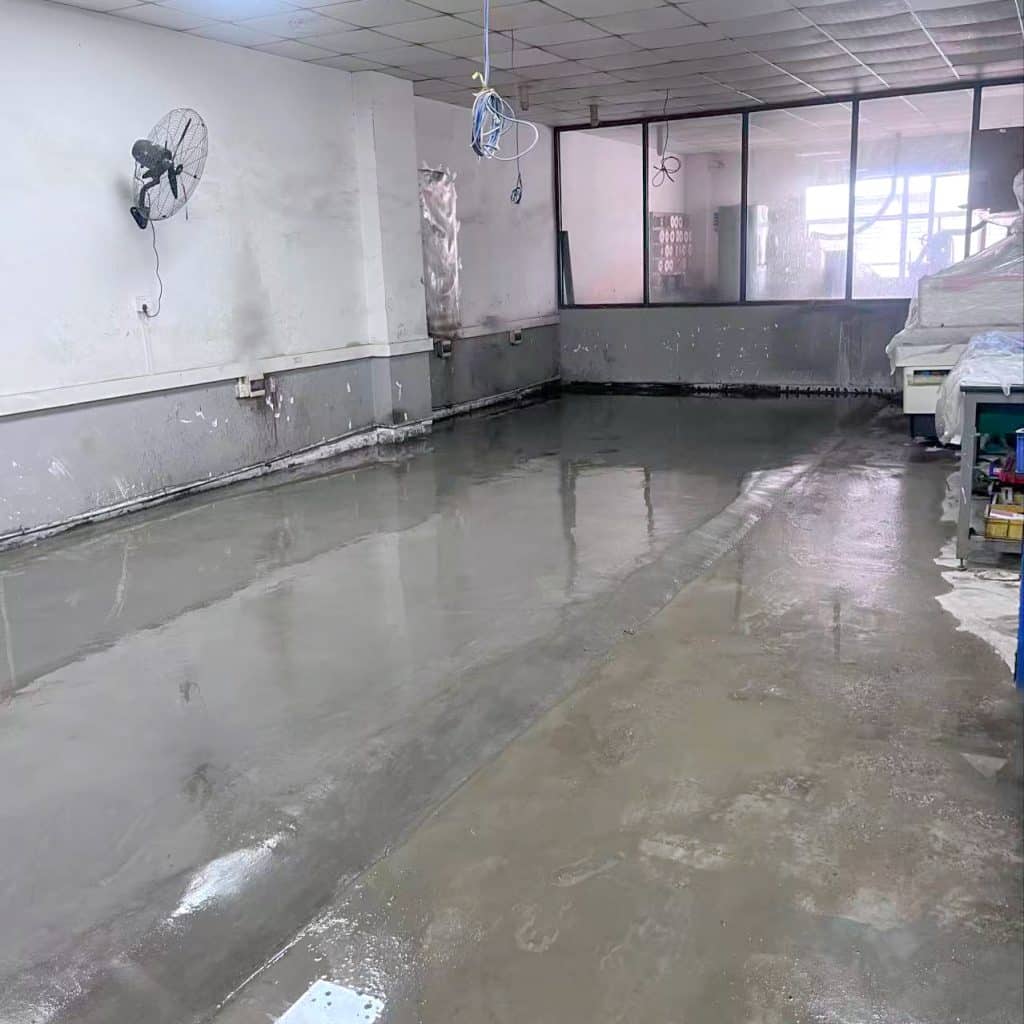

マザック工作機械が極致の精度を発揮するため、当社は基礎工程の源流から徹底した管理を実施しています。具体的には、深さ30cmの基礎を掘削し、高品質セメントによる一体打設を採用。さらに直径12mmの鉄筋を用いた網状補強により、強固な基礎を構築しています。 この独自の基礎設計は、設備が発生させる動的荷重を効果的に分散させるだけでなく、複数台の工作機械間で生じる共振干渉を大幅に抑制。これにより、マイクロメートルレベルの高精度加工を長期にわたり安定して持続させるための基盤を確立しています。 私たちは確信しています——卓越した精度は、一見目につかない細部へのこだわりによって初めて実現されるものであり、こうした基礎への徹底的な取り組みこそが、私たちの品質へのコミットメントの真の出発点であると。
